恒昌洗矿机专网专讲螺旋选矿机的结构和分选过程
    螺旋选矿机的结构如图1所示。它是把一个溜槽绕垂直轴线弯曲成螺旋状而做成的，螺旋有3～5圈，固定在垂直的支架上，螺旋槽的断面为抛物线或椭圆的一部分，槽底在纵向(沿矿流流动方向)和横向(径向)均有一定的倾斜度。由第二圈开始，大约在槽底中间部位设有重产物排料管(共4～6个)，排料管上部装有截料器，它能拦截重矿物流使之进入排矿管排出，截料器的两个刮板压紧在槽面上，且其中的可动刮板可以旋转用来调节两刮板间张口角度大小，从而调节重矿物的排出量，如图2所示。为提高重产物的质量，在槽内缘设有若干个加水点，称为洗涤水，它由中央水管经过阀门给入槽内缘。
    分选时，矿浆自槽上部匀矿器沿槽宽均匀给入，矿浆在沿槽流动过程中发生分层，重矿物进入底层，并在各种力的综合作用下向槽的内缘运动；轻矿物则在快速的回转运动中被甩向外缘。于是，密度不同的矿粒即在槽的横向展开了分带，如图3所示。沿槽内缘流动的重矿物被截料器拦截，通过排料管排出，由上方第一至第二个排料管得到的重产物质量最高，以下重产物质量降低。槽内缘所加洗涤水把重产物夹杂的部分轻矿物冲向外缘，有利于提高精矿的质量。尾矿则由最下部槽的末端排出。

                                                                     图1螺旋选矿机
                                 1—给矿槽；2—冲洗水导槽；3—螺旋槽；4—螺旋槽连接法兰；
                                            5—尾矿排出溜槽；6—机架；7—重矿物排出管口

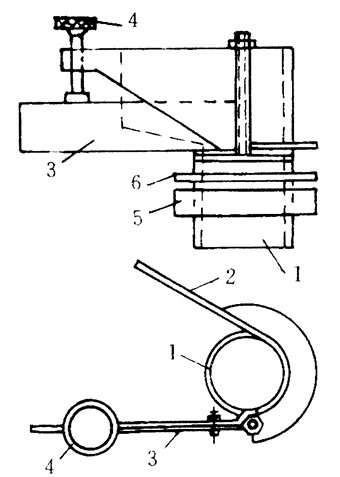

                                                                           图2截料器
                             1—排料管；2—固定刮板；3—可动刮板；4—压紧螺钉；5—螺母；6—垫圈

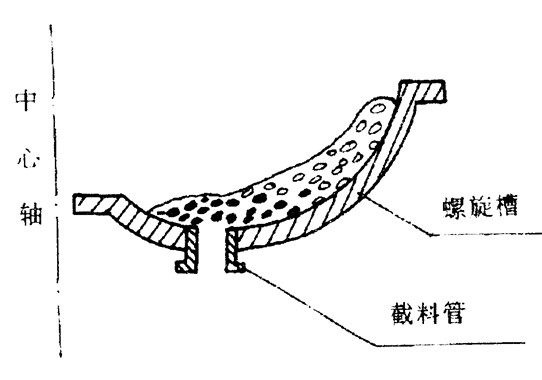

                                                              图3矿粒在螺旋槽内的分带
                                                   (黑色颗粒表示重矿物，白色为轻矿物)
